河北高输出/高过载变压器

2016-09-10 点击量:74029


  河北高输出/高过载变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120%额定负载运行。自己备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到先进水平。



河北高输出/高过载变压器性能特点
    1、铁芯:铁芯为三相三柱式,无孔,45o多级全斜接缝。心柱为多级阶梯圆柱形,6300kVA及以下产品铁轭与心柱等截面,8000kVA及以上铁轭为多级“D”形截面,由此增大铁轭与夹件的接触面,改善铁轭夹紧状态,达到降低空载损耗,降低噪声的目的。
    2、夹件:8000kVA 及以上采用改进的板式夹件,结构简单,焊接量减少,增强了夹件强度。采用钢带或侧梁拉紧,形成紧固的框架结构,增强了夹件的夹紧力,从而提高了变压器的抗冲击能力。
    3、拉螺杆结构的采用,使器身结构简单且增强线圈的抗短路能力。
    4、线圈:高低压线圈通过计算机进行波过程冲击分布和复合场强计算,采用改进连续或螺旋式,有载调压     变压器分接范围为±3×2.5%。改进的压板结构加强了端部的压紧。同时采取所有线圈均绕制在硬纸筒上,内线圈加强支撑,垫块预密化等措施,大大提高线圈稳定性与强度,有效的防止线圈失稳变形。
    5、器身定位采用顶盖压紧装置,刚性定位,确保变压器能承受运输中可能产生的3g的冲击力。

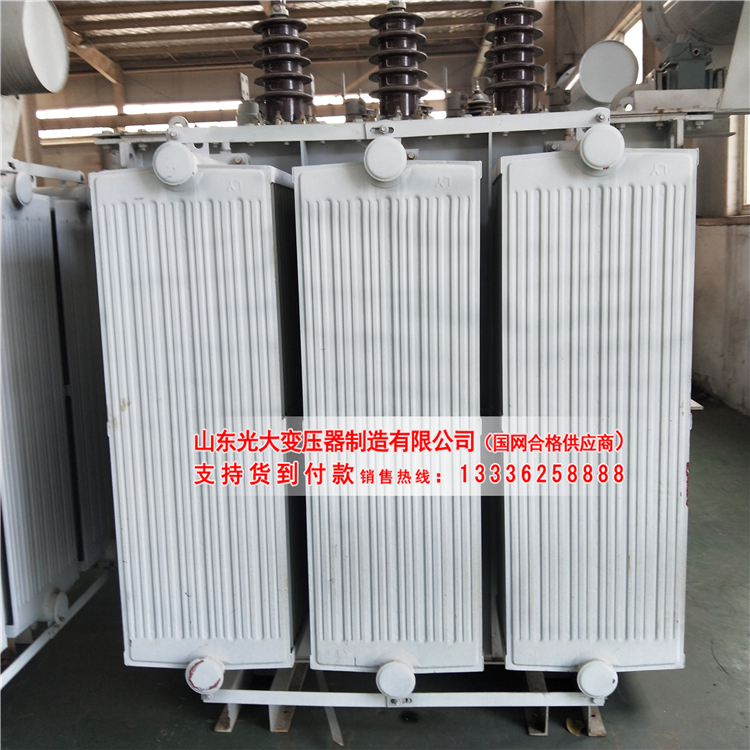

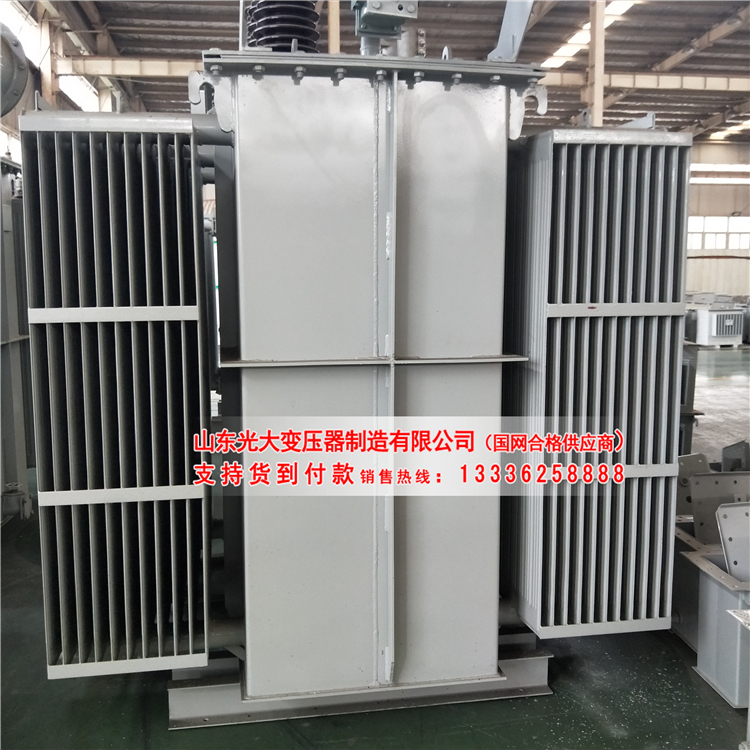

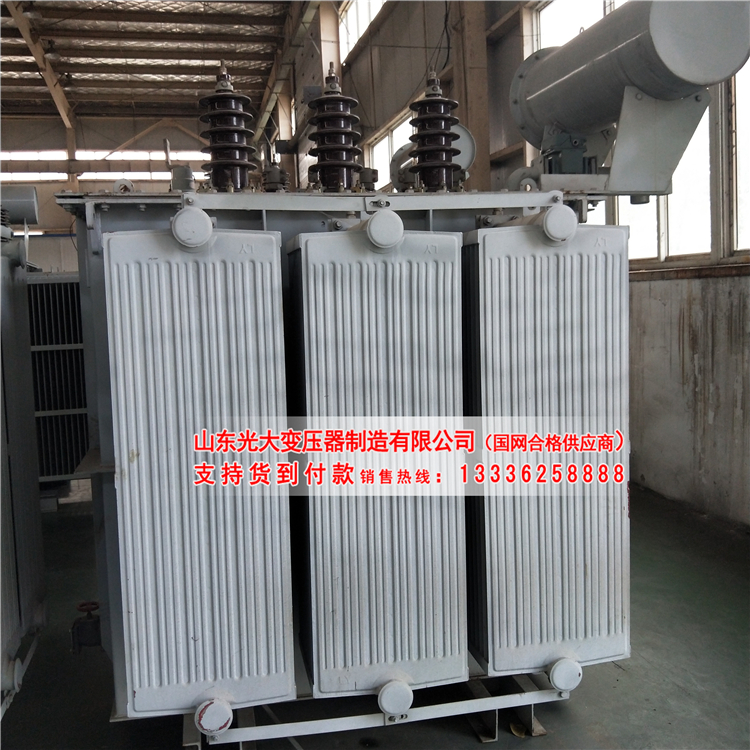

    6、油箱为方形平顶式,结构简单,便于制造,3150KVA以上采用瓦楞折板油箱,强度好。散热采用宽片片式散热器,外观布局合理,紧凑美观。



  高输出/高过载变压器产品特点:

  1.线圈采用铜导线缠绕或箔绕,以无纺布加亚胺薄膜线材为原材料,无纺布加亚胺薄膜线材具有相对绝缘厚度较薄,耐压性能高等特点,是绕制体积小,出力大,可靠性高的电器产品理想的绕组线材料。耐压强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3.铁芯采用全新武钢120冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5.高输出/高过载变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为高输出/高过载变压器提供可靠的过载保护装置,从而提高高输出/高过载变压器运行的安全性。





【高输出/高过载变压器】参数规格

  广大SCB10--315KVA干式变压器技术参数

  品牌 广大电气 产品名称 干式变压器

  产品型号 SCB10-315KVA 额定容量 315KVA

  额定电压 10/0.4 额定电流 18.19/454.7

  空载损耗(W) 880 负载损耗(W)3470

  联结组别 Dyn11或Yyno 空载电流(%) 1.60

  短路阻抗(%) 4 噪声 45

  外形尺寸(mm) 1080*800*1175 轨距(mm)660*740

  冷却方式 自冷和风冷 重量(KG) 1170

  广大SCB10干式变压器干式变压器使用条件:【干式变压器】适用范围

  1.环境温度:-50℃~+50℃

  2.海拔高度<=1000m

  3.其他超出本技术条件规定的内容,由用户与我公司技术部协商处理,并在订货时注明。
